三角自攻螺丝牙板模具

三角自攻螺丝是提高螺丝锁付作业之可靠性及降低成本之理想的成型螺丝,因螺纹为三角形,底孔攻牙时以三角形顶点进行塑性加工,可一面攻牙,一面完成锁付作业。三角自攻螺丝是提高螺丝锁付作业之可靠性及降低成本之理想的成型螺丝,因螺纹为三角形,底孔攻牙时以三角形顶点进行塑性加工,可一面攻牙,一面完成锁付作业。

  • 在螺丝锁付作业中,螺丝所占成本只有15%左右,而攻牙、其它配套零件及锁付作业占85%左右,所以从免除攻牙、减轻作业扭力、防止螺丝松动、提高螺丝锁付的可靠性、降低成本等方面考虑,应优先选用三角自攻螺丝。
  • 与公制机械牙螺丝相比,三角自攻螺丝具有底孔无需预先攻牙,防松力强不需使用防松垫圈、强度好可用较小直径螺丝等优点。
  • 与一般自攻螺丝相比,三角自攻螺丝具有锁进扭力小、锁付扭力大、保持力大、防松效果好、无切屑粉、锁付发热量小等优点。
  • 01

    类型 B
  • 02

    类型 C
  • 03

    类型 S
  • 04

    类型 P

01

类型 B

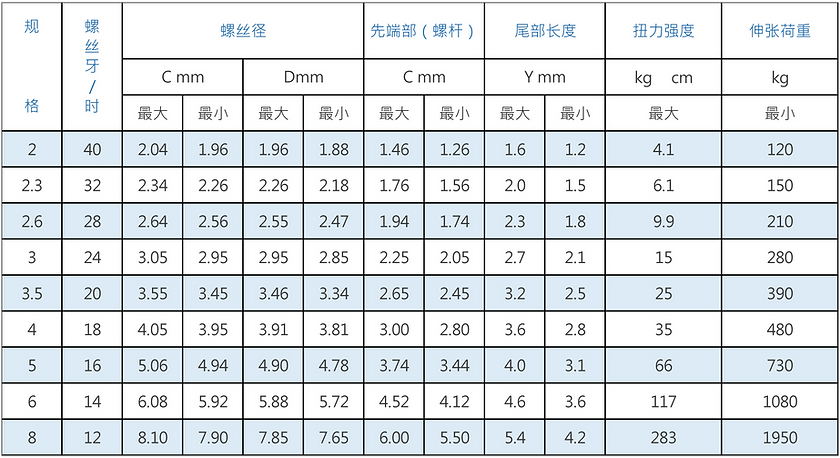

螺丝尺寸       强度

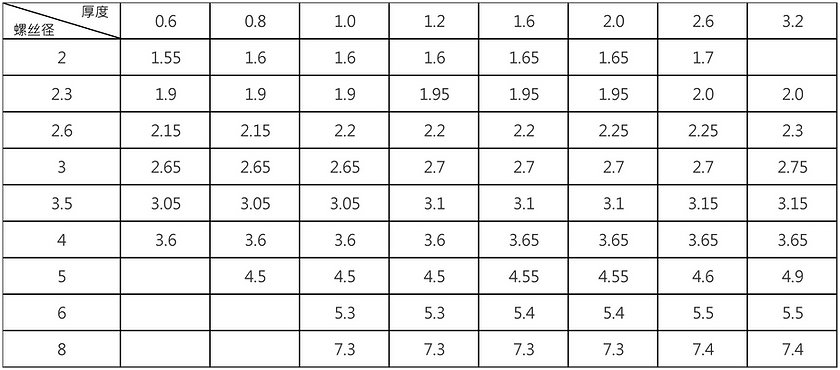

下穴径(材质:钢)

02

类型 C

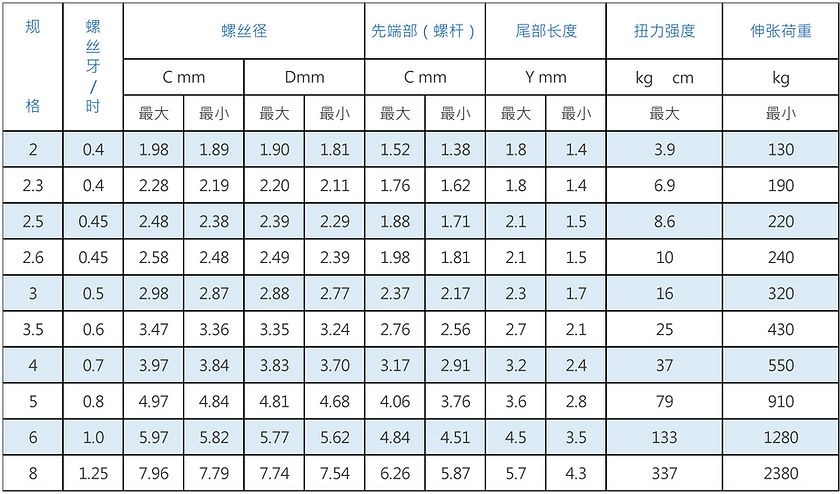

螺丝尺寸       强度

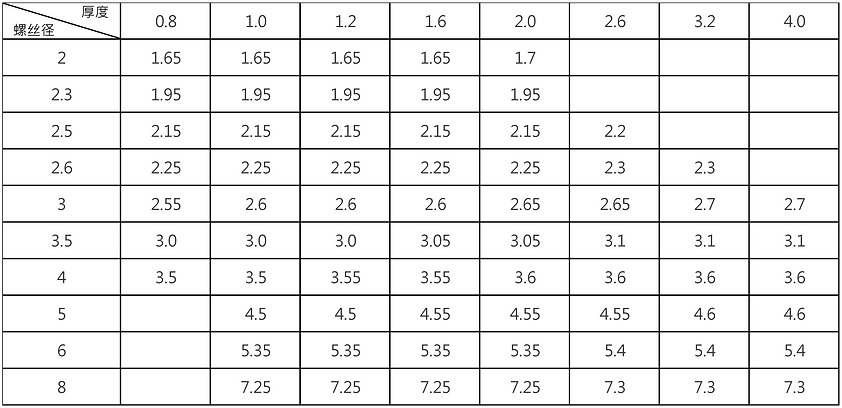

下穴径(材质:钢)

03

类型 S

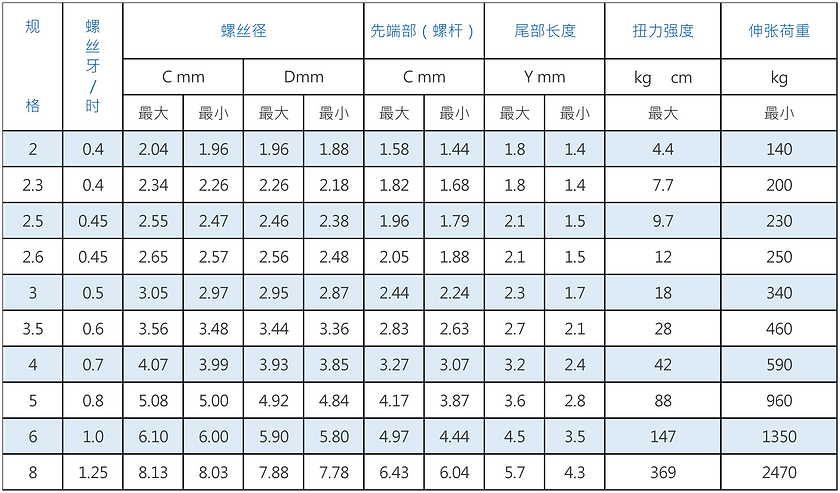

螺丝尺寸       强度

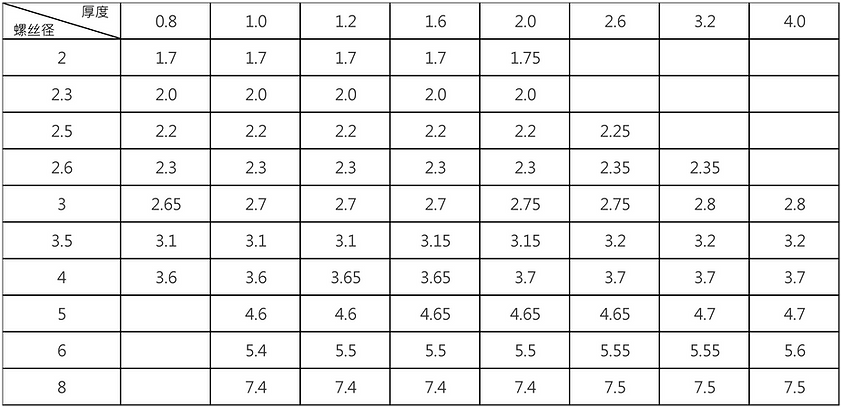

下穴径(材质:钢)

04

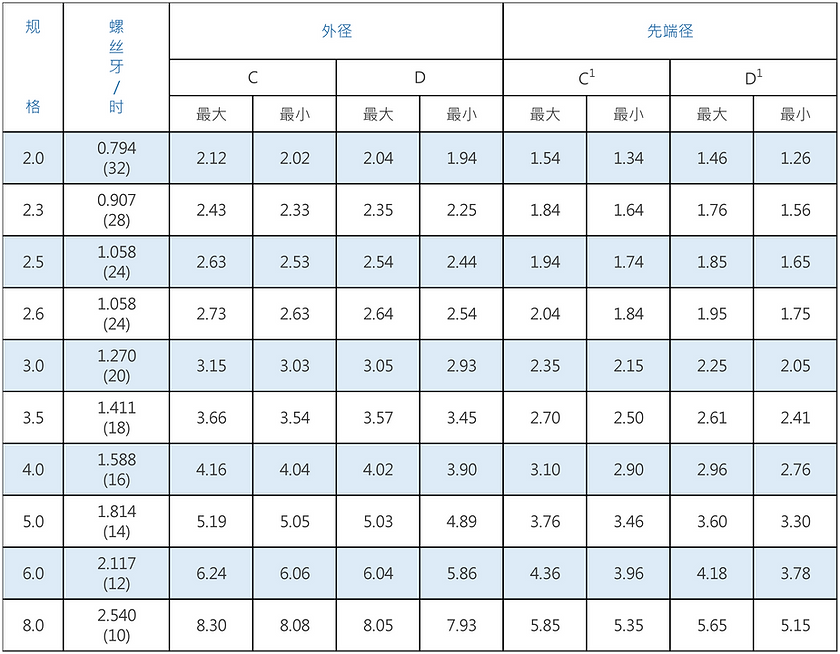

类型 P

颈部以下无牙部分的长度为1.5-2牙
先端导引部 (Y) 的长度为2-2.5牙

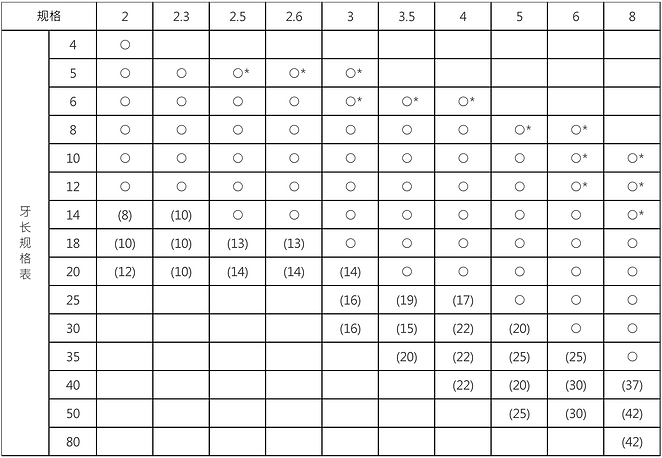

下方表格是对于规格表推荐的尺寸

  • 〇的标记表示全牙螺丝
  • ( )内的数字表示牙长
  • ★标记不适用于皿头
